Eristämättömät läpiviennit

Läpivientien puutteellinen eristys

Tiilikaton läpivientien eristys on puutteellinen. Vintin puolelta tarkasteltuna puutteellinen eristys pystyttiin havaitsemaan selvästi. Eristettä ei ollut tiilen pinnasta alapäin mitattuna 250mm matkalla ollenkaan. Muuten putket olivat eristetty asiallisesti. Kuvan otto hetkellä pakkasta oli hieman yli 20 astetta.

Ikkunan vesipelti ja smyygit asennettu miten sattuu

Ikkunan vesipelti ja ikkunan smyygit

Tämän ikkunan vesipellitys on sattunut aivan väärään paikkaan. Ja kaikenlisäksi pellitys on kiinnitetty ikkunanpokaan kiinni. Eikä ikkunan smyygitkään anna yhteen säälipistettä laadusta.

Kuistin sokkeli painunut maan sisään

Puutavara ei selviä kompostissakaan...

Mitä tässä on tehty väärin joskus?

Kun reunapelti ei riitä, niin turvaudutaan kepuli konsteihin

Taikinoitu reunapellitys

Ilmeisesti sattunut jonkin sortin leikkaus virhe "viimeisessä" ehjässä pellissä, kun on tälläinen virhe jätetty.

Ilmastointiputken läpivienti tiilikatolla

Läpivienti

Oiskohan tullut liikaa eristettä putken ympärille ennen tuon läpivienti kappaleen ja putken asennusta. Katto tiili on vajaa 15 vuotta vanha ja kaipaisi kipeästi pinnoitusta ennen kuin kosteus ja pakkanen tekee tehtävänsä.

Reunalista oman onnen nojassa

Reunapelti

Tämän reunapellin alta löytyy lahonnut räystäslauta. Kun katsot tarkkaan reunapellit päätä, niin huomaan lumen painosta aiheutunutta pellin vääntymistä. Ollut onni matkassa, ettei ole pelti irronnut kiinnityksistä.

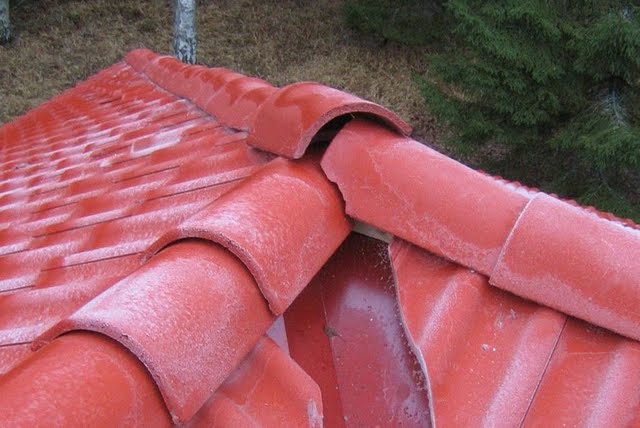

Tiilikaton ruodejako ei ole onnistunut

Tiilikaton tekeminen ei ole oikeastaan onnesta tms. kiinni vaan tiedosta ja taidosta.

Kun ruodejako menee pieleen, niin ongelmia syntyy talon harjalla. Ja meneehän se vesi aluskatteelle tuosta reiästä. Muotoiltava harjatiiviste pelastaisi tilannetta hieman, jos ei ruodejakoa haluaisi lähteä uusimaan ja korjaamaan.

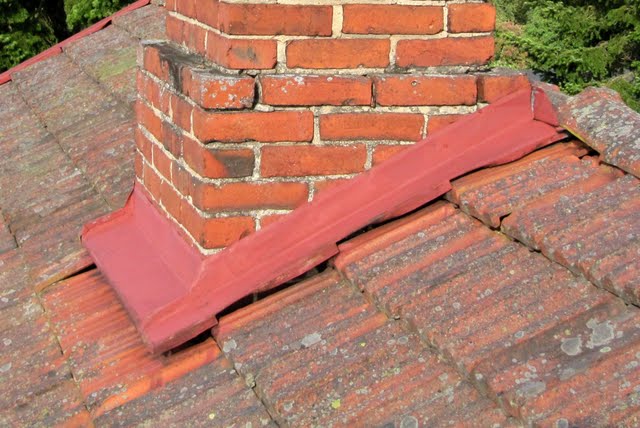

Ennen sentään osattiin pellittää piiput kunnolla

Pellitykset ilmassa

Pellitykset on naulattu piippuun kiinni. Katon rakenteiden painuessa ja ruoteiden lahotessa pellitykset ovat jääneet ilmaan. Kuvassa oleva kattotiili on savitiiltäm joten se on ainakin lähes ikuinen ratkaisu.

Konesaumakatteen puutteellinen ilmankierto

Tyypillinen näkymä konesaumakaton alle, jossa ei ole ilmankiertoa ollenkaan.

Tätäkään ei olisi tapahtunut, jos ilma olisi päässyt kiertämään tämän katteen alla. Muista ilmarako!

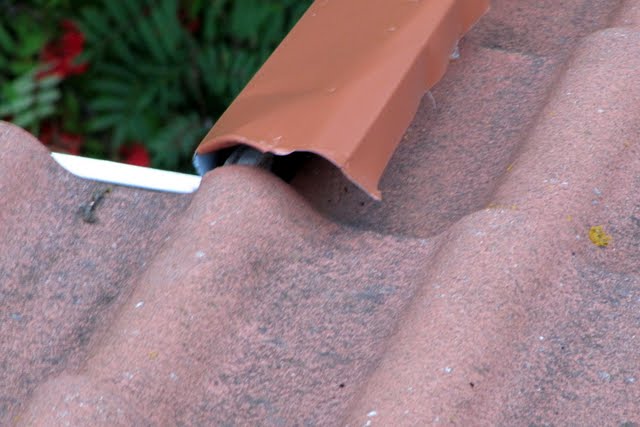

Virheellisesti asennettu reunapelti

Virheellisesti toteutettu reunapelti. Vesi valuu suoraan katteen alle.

Reunapellin pääte lappeeseen on toteutettu "helpoimmalla" mahdollisella tavalla. Tässä tapauksessa vesi oli päässyt kymmenkunta vuotta suoraan räystäslautoihin ja räystäänaluslaudoitukseen. Räystäslaudat ja räystäänaluslaudat olivat aika huonossa kunnossa tässa tapauksessa. Mutta toisaalta talon asukkaan olisi pitänyt reagoida asiaan hieman nopeammin.

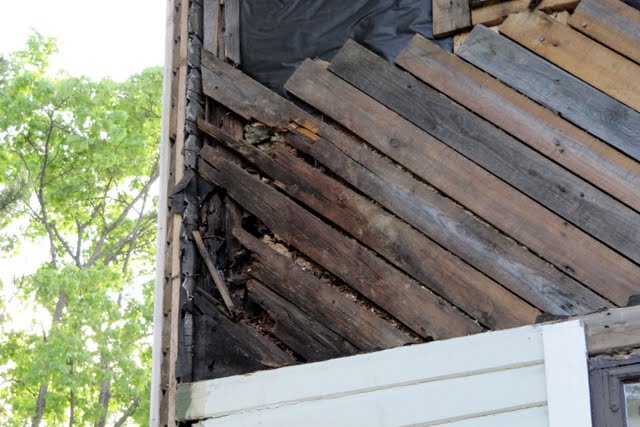

Jos vinolaudoituksen päälle pistetään kattohuopa ja paneeliverhous sen päälle, niin tässä on lopputulos.

Tähän kuntoon menee rintamamiestalon vinolaudoitus, kun vinolaudoituksen päälle on aikoinaan asennettu kattohuopa (paksu jurilas) ja sen päälle paneeliverhous ilman tuuletusrakoja. Ulkoverhouspaneeli oli alunperin maalattu öljymaalilla ja myöhemmin lateksimaalilla useaan kertaan. Verhouksen hengittävyys oli todella huono.

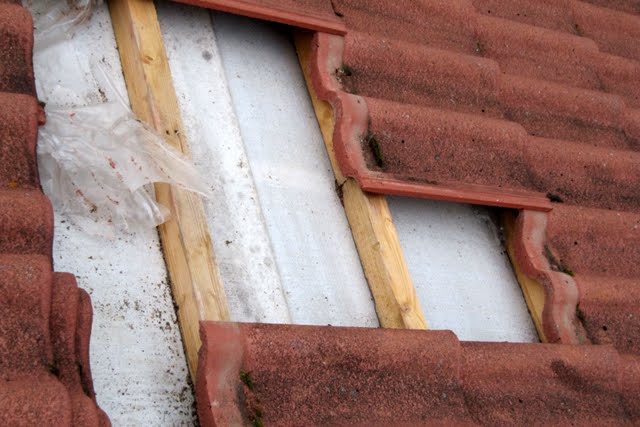

Ei tuuletusrimaa tiilikaton rakenteessa

Virheellisesti asennettu ruoderakenne.

Tiilikaton ruoderakenne on tehty virheellisesti. 50x50mm vaakaruoteiden ja aluskatteen välissä tulisi olla tuuletusrima, jotta ilma pääsisi vapaasti kiertämään katemateriaalin alla. Kuvassa olevassa tapauksessa kaikki tiilien pakkausmuovit (muovi, jolla tiilet on pakattu nippuihin) on "piilotettu" ruoteiden väliin tiilien alle. Näin ollen ilmavirtaus katteen alla oli entistäkin huonompi. Katosta puuttui myös harjatiiviste, joten harjan tuntumassa oleva yliruodeväli oli täynnä kaikenlaista märkää roskaa. Puiden lehtiä, havunneulasia yms.

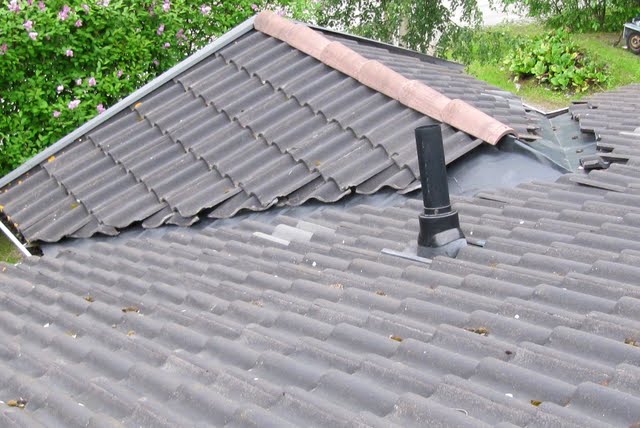

Tiilikaton sisätaite viimeisteltynä upeasti

Sisätaite

Ompa ollut lähellä, ettei viemärin tuuletusputkikin ole lähtenyt juurineen alakertaan. Tämäkin sisätaite (jiiri) saattaa näyttää hyvälle parin kolmen sadan metrin päästä...

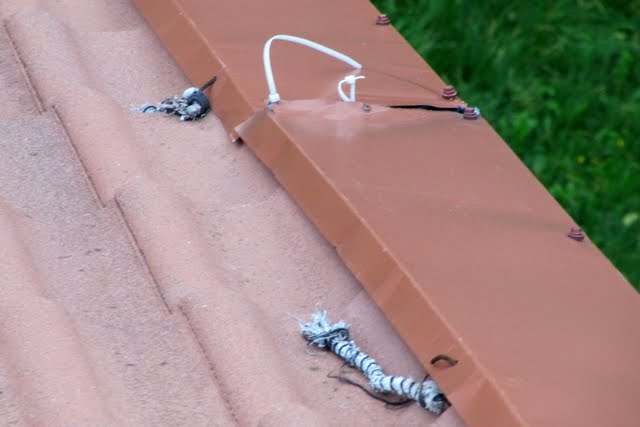

Reunapelti nippusiteillä yhteen

Reunapelti

Tämä reunapelti on liitetty asianmukaisesti yhteen nippusiteillä. Huomaa myös toinen kiinnityskohta. Tähän pellitykseen on nähty vaivaa, sillä peltiin on porattu reiät "mustekalaa" varten. Mutta ei ole "mustekala" kestänyt kesien helteitä ja talvien pakkasia.

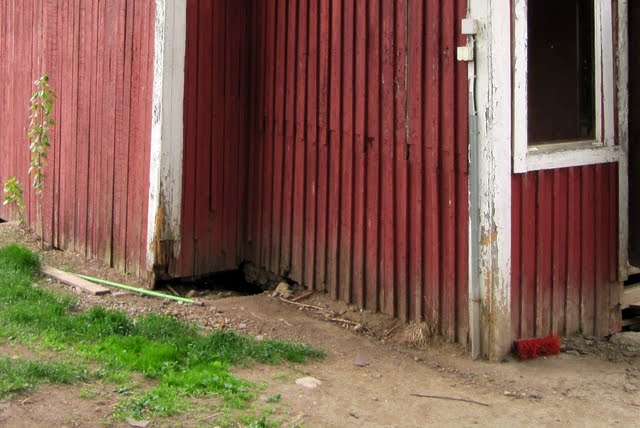

Sokkeli hävinnyt jonnekkin

Hohoi sokkeli, missä olet?

Omakotitalo näyttää painuneen maanrakoon... todellakin tämä on asuinrakennus, ei mikään lato.

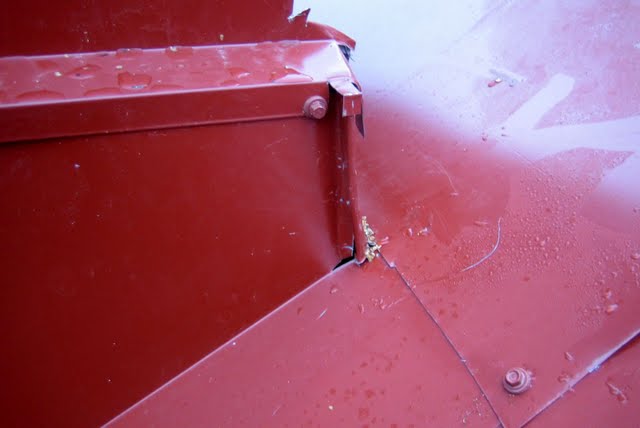

Kyllä ennen vanhaan pellitykset osattiin tehdä kunnolla

Vai osattiinko sittenkään?

Vedet lörisee vintille sateella, että lorina vaan käy...

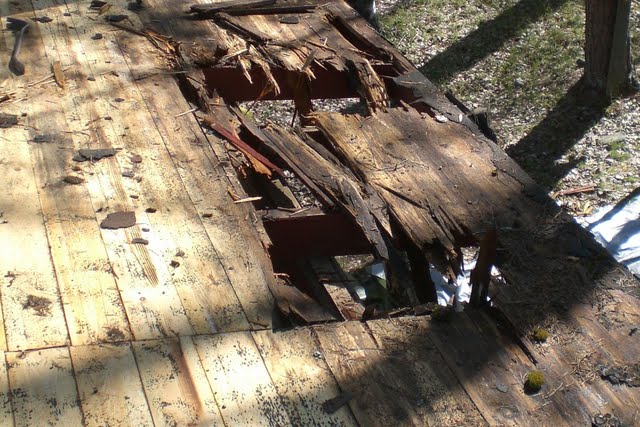

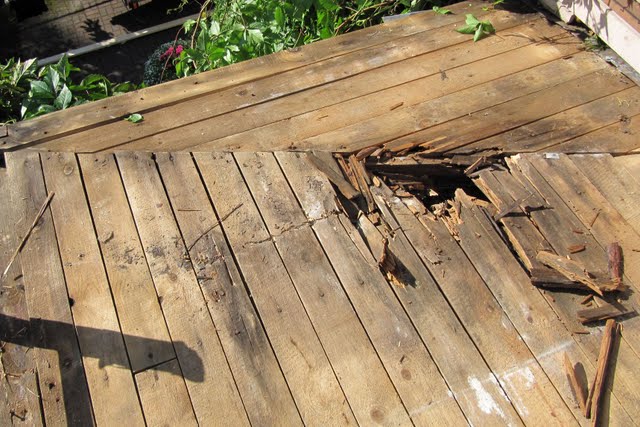

Ilmankierto ongelmia huopakatteen alla

Täysin mädäntynyt huopakaton aluslaudoitus.

Aluslaudoitus tiljattu alhaalta päin kunnon muovimaalilla niin tiiviiksi, että hengittävyys on hävinnyt kokonaan.

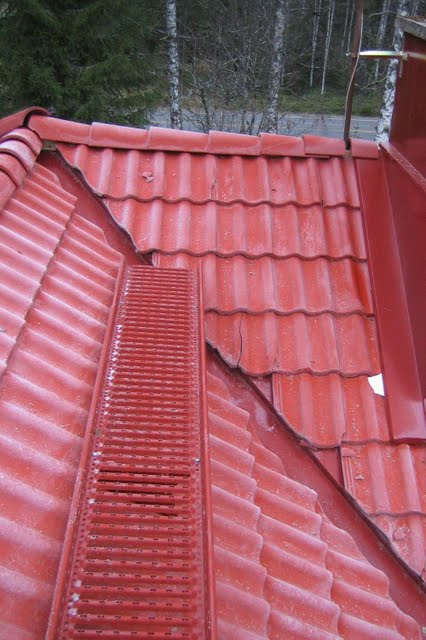

Tiilikaton sisätaite kauniisti viimeisteltynä

Sisätaite ja pellitykset

Etsi kuvasta 100 virhettä ja kerro ne kommentein...

TV-antennin läpivienti tiilikatolla

Huumori ei ole kaukana, vaan aivan nenäsi edessä.

Ainakin TV saattaa näkyä, kun johto menee noin siististi vintille :D

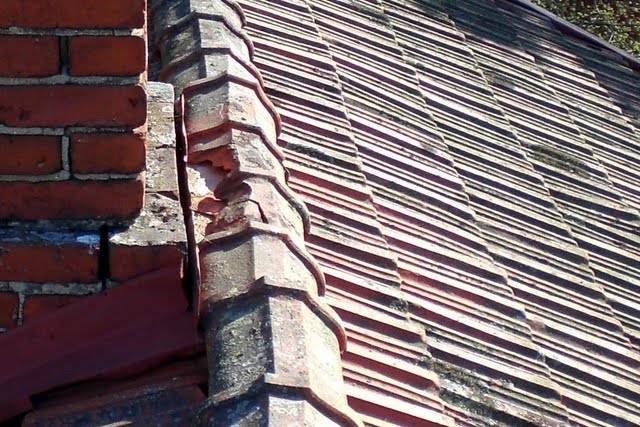

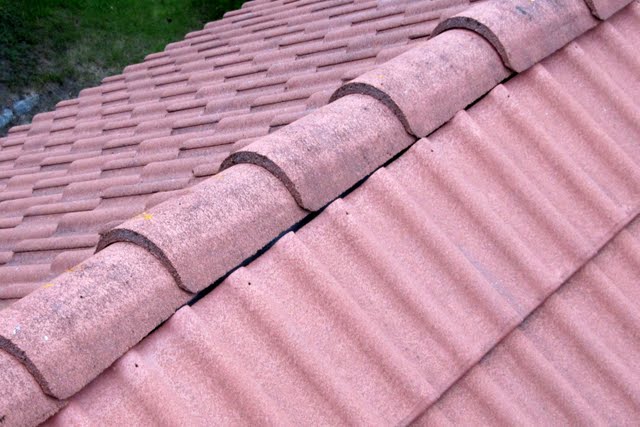

Oikea oppinen harjanjako tiilikatolla?

Vissiin vasaralla taottua harjatiiltä ja loisteliasta harjapuuta..

Tästä harjojen yhtymä kohdasta pitävät niin ikään oravat ja kaiken maailman viherpeipot... kaikki mahtuvat pesimään katteen alle...

Tiilikatto, jossa kaikki on tehty väärin

Onko "katossani" jotain mätää?

Mistä aloittaisi tämän kuvan tarkastelun.. no oikeestaan taustalla olevat puut ja tie näyttävät hyvältä. Etsi kaikki virheet ja kommentoi :D

Sivu huomautus: Tämä ei muuten ole kattoni.

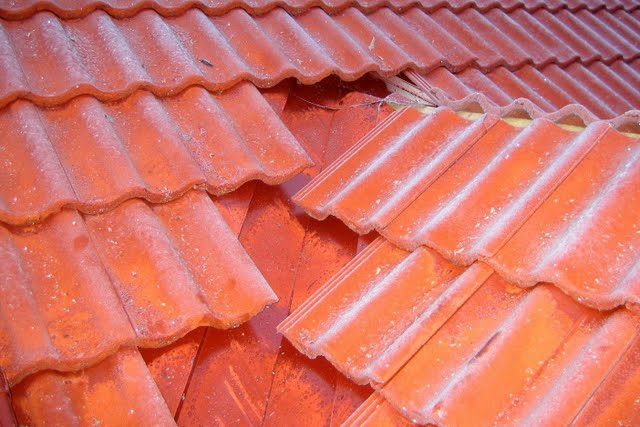

Sisätaite ilman puolitiiliä

Tältä näyttää sisätaite, jossa ei ole käytetty puolitiiliä.

Toivottavasti tämä kuva herättää sellaiset rakentajat ja remonttireiskat, jotka luulevat puolitiilien olevan vain kattotiilien valmistajien rahankeräystä. Puolitiilillä onnistut aina!

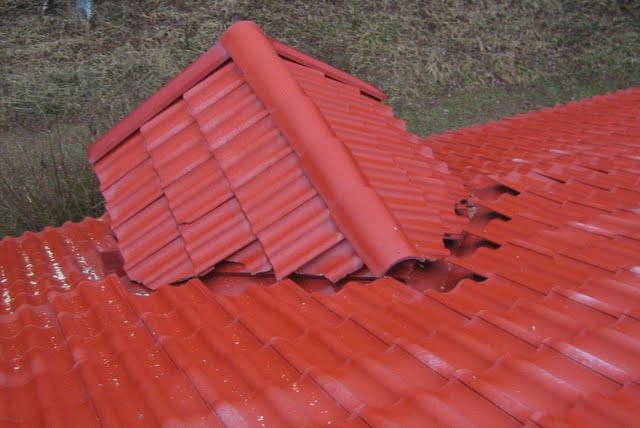

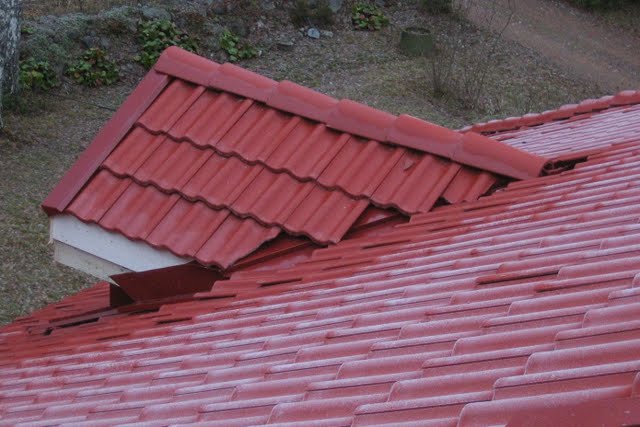

Katolla olevan lipan sisätaitteet

Sisätaitteen tiilet jätetty leikkamaatta kokonaan.

Kuvassa olevan lipan sisätaitteet (sisäjiiri) on toteutettu täysin kaikkia fysiikan ja muita lakeja vastaan. Mitenköhän lumikuorma tarttuu lipan harjaan ja törröttäviin lapetiiliin? Mistäköhän lippa löytyisi runsas lumisen talven jäljiltä?

Polvipiipun pellitys virhe

Polvipiipun pellitys tehty kammottavalla tavalla.

Minne menet vesi kun noista rei'istä sisään menet? Takajuuressa ei näytä olevan pystysaumaa ollenkaan. Ja muutenkin näyttää todella epäammattimaiselta toteutus yritykseltä.

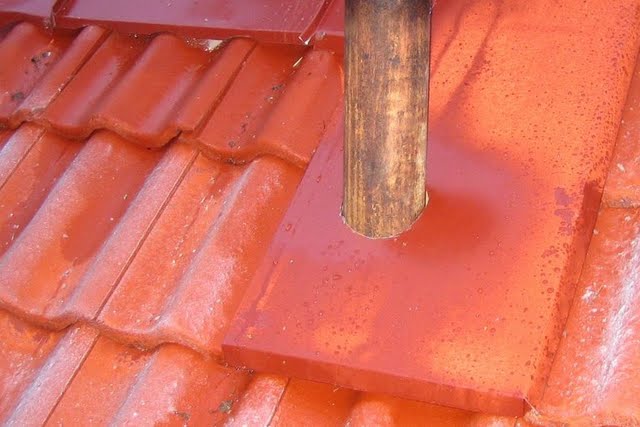

Viemärin tuuletusputken pellitys

Pitääkö tälläinen viritys vettä?

Viemärin tuuletusputken pellitys mennyt vähän pieleen. Kartio näyttää puuttuvan kokonaan ja muutenkin piipun pellityksen alla olevat tiiletkään eivät näytä olevan ihan kunnossa.

Kauhea räystäänaluslaudoitus

Räystäänaluslaudoitus.

Onkohan tämän tekijä ikinä tehnyt minkäänlaisia rakennustöitä? Kattotuolijako 600m, laudanpäät haljenneet, kaikki saumat samalla kohdalla, räystään mitta ei ole sattunut oikean mittaiseksi yms. tässä tapauksessa.

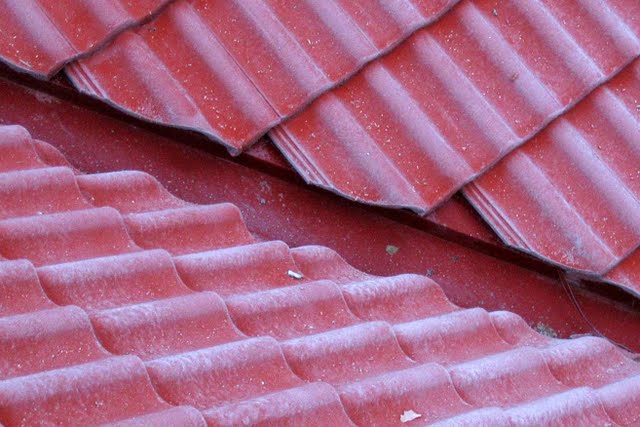

Tiilikaton sisätaite jätetty leikkaamatta

Tiilikaton sisätaite.

Kauniisti tehty tiilikaton sisätaite. Ehkä puolitiiliäkin olisi voinut kukalie käyttää.
